按键开关的屏蔽设计与信号完整性分析

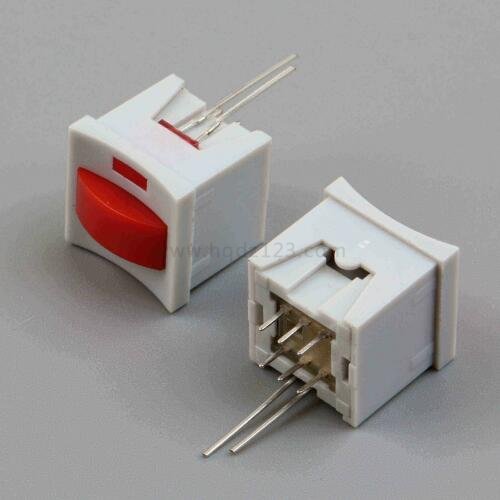

在电子设备高频化、密集化发展趋势下，按键开关的电磁干扰（EMI）问题日益凸显，可能引发误触发、信号失真甚至系统瘫痪。抗EMI按键开关需通过屏蔽设计与信号完整性优化实现可靠运行。

屏蔽设计采用多层复合结构：外层使用导电涂层（如银浆）或金属外壳（如铝合金）构建法拉第笼，有效反射外部电磁波；内层嵌入铁氧体磁环，吸收高频干扰能量。针对按键缝隙等泄漏路径，采用导电橡胶密封圈与弹簧触点接地设计，确保屏蔽连续性。例如，在汽车中控按键中，通过将屏蔽层与车身地连接，可将1GHz以下干扰衰减40dB以上。

信号完整性优化聚焦传输路径与终端匹配。采用差分信号传输替代单端信号，通过共模抑制降低耦合干扰；在PCB布局中，按键信号线远离高频时钟线（间距≥3倍线宽），并铺设完整参考地平面以减少回流路径阻抗。终端匹配电阻（通常50Ω）可消除信号反射，结合RC滤波电路（截止频率10kHz）进一步抑制高频噪声。

实验表明，优化后的按键开关在8kV静电放电（ESD）测试中误触发率降低至0.2%，1GHz频段内信号眼图张开度提升60%。该设计已应用于工业控制面板与航空电子设备，显著提升了复杂电磁环境下的操作可靠性。
