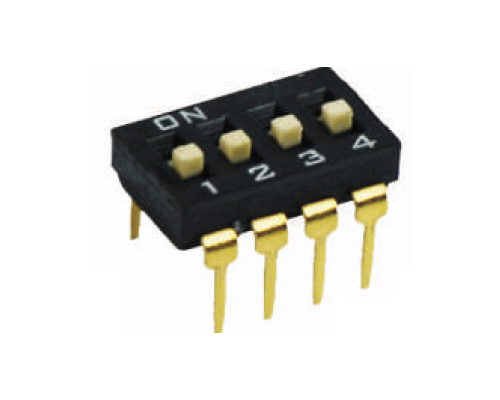

IC TYPE IC型拨码开关

IC-04














机械性能:电气特性

  切换电流:25mA at 24VDC

  不切换电流:100mA at 50VDC

  动作力:1000gf Mat

  机械寿命:3000cycles Operations

  回流焊:260土5 0C for 3-5 seconds

  初始阻抗:500Mf2 Max

  寿后阻抗:100MS2 Max

  绝缘阻抗:100Mi2 Min, 60sec at 100VDC

  耐电压:300VAC for 60 seconds

  开关电容:5pF Max at 1MHZ

  工作温度:一300C to +85 0C

  存储温度:-40 0C to +85 0C

  包装规格:Reel卷装/下upe管装







产品信息二特点

产品特点:

2.54mm脚距;标准镀金接点;贴附耐电高温薄膜;

  可耐高温的塑料本体设计。

拨码开关材质:

1底座:工程塑料UL94V一0高温材质(黑色)

2.上盖:工程塑料UL94V一0高温材质(黑色,红色,蓝色)

3.推钮:工程塑料UL94V-0高温材质(白色)

3.固定触点与可动触点:铜片镀金

3.引脚:铜片镀金

拨码开关焊接方式:

1.手焊:30瓦以下烙,摄氏350度以下不超过三秒钟或

  摄氏270度以内不超过5秒钟。

2.回流焊:摄氏265度至摄氏275度10秒以内,请于焊接和

  清洗时将推钮设在" OFF',的位置。

拨码开关包装方式:所有开关推钮在包装时都设置在" OFF“的位置。
